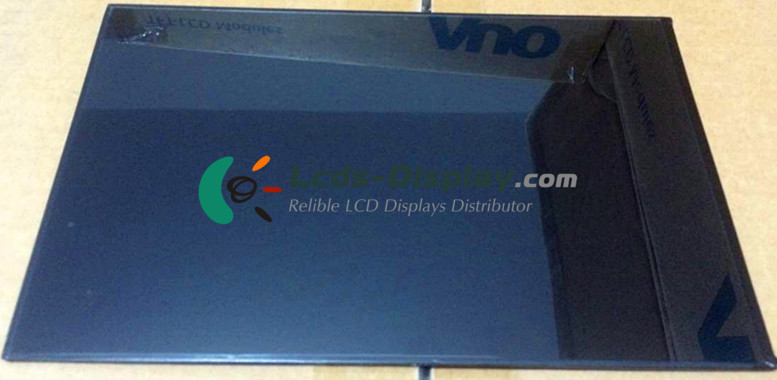

B101EAN02.2
B101EAN02.2 Põhiandmed
| Paneeli mudel | B101EAN02.2 |
|---|---|
| Panel Brand | AUO |
| Descrition | a-Si TFT-LCD ,10.1 inch, 800×1280 |
| Paneeli tüüp | a-Si TFT-LCD |
| B101EAN02.2 hind | Taotluse hind ja juhi aeg |
| Töötemperatuur | 0 ~ 50 °C |
| Säilitustemperatuur | -20 ~ 60 °C |
B101EAN02.2 Mehaanilised omadused
| Täpne resolutsioon | 800(RGB)×1280 (WXGA) |
|---|---|
| Piksli seadistamine | RGB Vertical Stripe |
| Piksli tihedus | 150 PPI |
| Kuvasuhe | 10:16 (H:V) |
| Vormi tegur | Flat Rectangle Display |
| Dot Pitch | 0.0564×0.1692 mm (H×V) |
| Piksli pigi | 0.1692×0.1692 mm (H×V) |
| Kaal | 152g (Max.) |
| Pind | Glare (Haze 0%), Antireflection |
| Aktiivne piirkond | 135.36×216.576 mm (H×V) |
| Üldine mõõde | 142×228.5 mm (H×V) |
| Kontuuri sügavus | 2.6 (Typ.) mm |
| Augud ja klambrid | Without |
| Maastik või portree | Portrait type |
| Puutepaneel | Without |
B101EAN02.2 Optilised omadused
| Kuva režiim | AHVA, Normally Black, Transmissive |
|---|---|
| Heledus | 350 cd/m² (Typ.) |
| Kontrastsuse suhe | 1000 : 1 (Typ.) (Transmissive) |
| Ekraani värv | 16.7M (8-bit) |
| Värvimut | 60% NTSC (CIE1931) |
| Reaktsiooniaeg | 30 (Typ.)(Tr+Td) |
| Vaatenurk | 85/85/85/85 (Typ.)(CR≥10) (L/R/U/D) |
| Vaate suund | Symmetry |
| Valge värvusega kromoskus | Wx:0.300; Wy:0.320 |
| Valge variatsioon | 1.25/1.33 (Max.)(5/13 points) |
| Päikesepaiste loetav | N |
B101EAN02.2 Elektroonikafunktsioon
| Vertikaalne sagedus | 60Hz |
|---|---|
| Reverse Scan | No |
| Kogu elektritarbimine | 2.22W (Max.) |
B101EAN02.2 Taustvalgustussüsteem
| Lambipositsiooni | Edge light type |
|---|---|
| Lambitüüp | WLED |
| Lambi eluiga | 15K(Min.) (Hours) |
| Lambipinge | 19.6/20.65/22.4V (Min./Typ./Max.) |
| Lambi vool | 21mA (Typ.) |
| Lambid Energiatarbimine | 1.8W (Max.) |
| Liidese tüüp | Included in panel signal interface |
| Lampi juht juhatus | No |
B101EAN02.2 Signaali liides
| Signaali kategooria | LVDS |
|---|---|
| Signaali klass | LVDS (1 ch, 8-bit) |
| Paneeli sisendpinge | 3.3V (Typ.) |
| Paneeli sisendvool | 121mA (Max.) |
| Paneeli energiatarve | 0.40W (Max.) |
| Liidese tüüp | Connector |
| Signaali liides | HRS - FH26W-39S-0.3SHW, Pitch:0.3 mm, Pin:39 pins |
