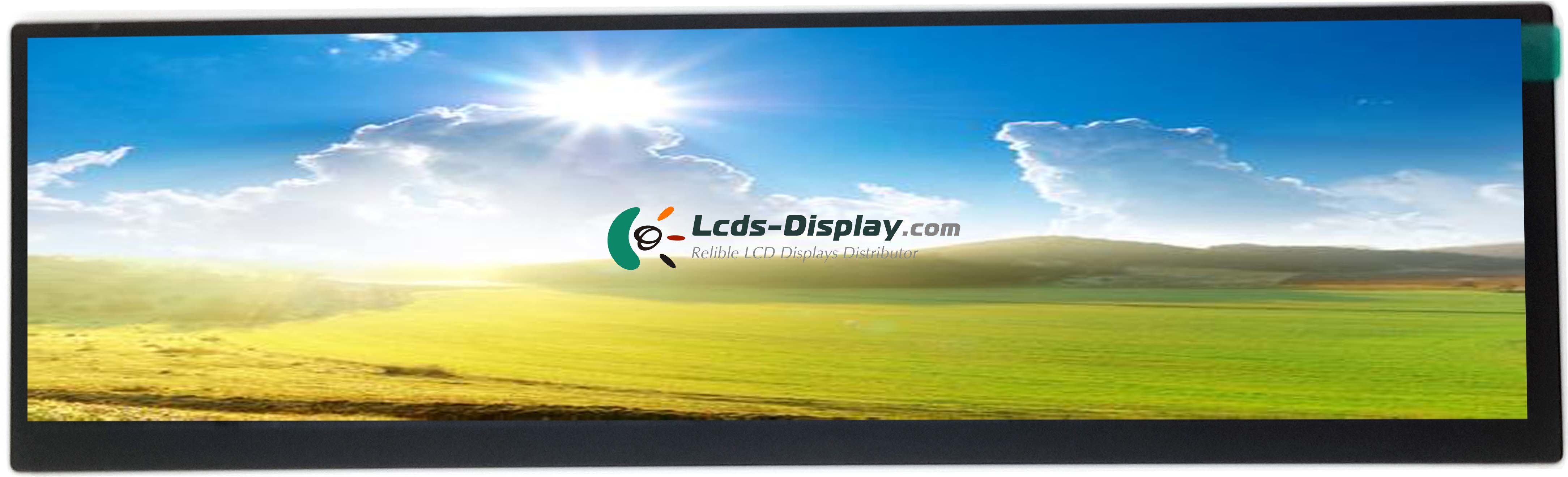

S088WU02
S088WU02 Põhiandmed
| Paneeli mudel | S088WU02 |
|---|---|
| Panel Brand | CDTECH |
| Descrition | a-Si TFT-LCD ,8.8 inch, 1920×480 |
| Paneeli tüüp | a-Si TFT-LCD |
| S088WU02 hind | Taotluse hind ja juhi aeg |
| Töötemperatuur | -10 ~ 50 °C |
| Säilitustemperatuur | -20 ~ 60 °C |
| Märkused | 2/5 cut of 10.1 inch |
S088WU02 Mehaanilised omadused
| Täpne resolutsioon | 1920(RGB)×480 |
|---|---|
| Piksli seadistamine | RGB Vertical Stripe |
| Piksli tihedus | 224 PPI |
| Kuvasuhe | >3:1 (H:V) |
| Vormi tegur | Flat Rectangle Display |
| Dot Pitch | 0.037×0.113 mm (H×V) |
| Piksli pigi | 0.113×0.113 mm (H×V) |
| Pind | Hard coating |
| Aktiivne piirkond | 216.86×54.22 mm (H×V) |
| Piirdeala | 221.2×57.84 mm (H×V) |
| Üldine mõõde | 229.66×67.5 mm (H×V) |
| Kontuuri sügavus | 3.5/4.3 (Typ./Max.) mm |
| Maastik või portree | Landscape type |
| Puutepaneel | Without |
S088WU02 Optilised omadused
| Kuva režiim | IPS, Normally Black, Transmissive |
|---|---|
| Heledus | 600 cd/m² (Typ.) |
| Kontrastsuse suhe | 800 : 1 (Typ.) (Transmissive) |
| Ekraani värv | 16.7M (8-bit) |
| Reaktsiooniaeg | 25 (Typ.)(Tr+Td) |
| Vaatenurk | 85/85/85/85 (Typ.)(CR≥10) (L/R/U/D) |
| Vaate suund | Symmetry |
| Valge värvusega kromoskus | Wx:0.313; Wy:0.329 |
| Päikesepaiste loetav | N |
S088WU02 Elektroonikafunktsioon
| Vertikaalne sagedus | 60Hz |
|---|---|
| Reverse Scan | No |
S088WU02 Taustvalgustussüsteem
| Lambipositsiooni | Edge light type |
|---|---|
| Lambitüüp | WLED |
| Lambi kogus | 4S9P |
| Lambipesa | Array |
| Lambi eluiga | 30K(Typ.) (Hours) |
| Lambipinge | 12.8/13.2V (Typ./Max.) |
| Lambi vool | 180/225mA (Typ./Max.) |
| Lambid Energiatarbimine | 2.3/2.97W (Typ./Max.) |
| Liidese tüüp | Included in panel signal interface |
| Lampi juht juhatus | No |
S088WU02 Signaali liides
| Signaali kategooria | LVDS |
|---|---|
| Signaali klass | LVDS (1 ch, 8-bit) |
| Paneeli sisendpinge | 3.3/9.89/21.88/-6.8V (Typ.)(VCC/AVDD/VGH/VGL) |
| Paneeli sisendvool | TBD |
| Liidese tüüp | Connector |
