Ülevaade
Spetsifikatsioon

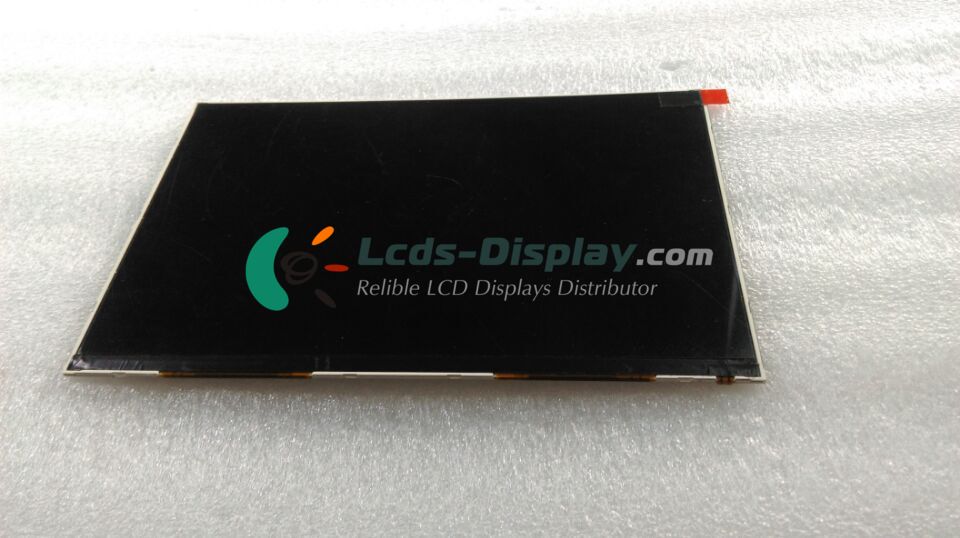

TFT08925601600
TFT08925601600 Põhiandmed
| Paneeli mudel | TFT08925601600 |
|---|---|
| Panel Brand | SEBO |
| Descrition | a-Si TFT-LCD ,8.9 inch, 2560×1600 |
| Paneeli tüüp | a-Si TFT-LCD |
| TFT08925601600 hind | Taotluse hind ja juhi aeg |
| Töötemperatuur | -20 ~ 60 °C |
| Säilitustemperatuur | -20 ~ 65 °C |
TFT08925601600 Mehaanilised omadused
| Täpne resolutsioon | 2560(RGB)×1600 (WQXGA) |
|---|---|
| Piksli seadistamine | RGB Vertical Stripe |
| Piksli tihedus | 338 PPI |
| Kuvasuhe | 16:10 (H:V) |
| Vormi tegur | Flat Rectangle Display |
| Dot Pitch | 0.025×0.075 mm (H×V) |
| Piksli pigi | 0.075×0.075 mm (H×V) |
| Aktiivne piirkond | 192×120 mm (H×V) |
| Üldine mõõde | 200.3×132.1 mm (H×V) |
| Kontuuri sügavus | 1.82/3.43 (Typ./Max.) mm |
| Augud ja klambrid | Without |
| Maastik või portree | Landscape type |
| Puutepaneel | Without |
TFT08925601600 Optilised omadused
| Kuva režiim | IPS, Normally Black, Transmissive |
|---|---|
| Heledus | 500 cd/m² (Typ.) |
| Kontrastsuse suhe | 1200 : 1 (Typ.) (Transmissive) |
| Ekraani värv | 16.7M (8-bit) |
| Värvimut | 72% NTSC (CIE1931) |
| Vaatenurk | 80/80/80/80 (Typ.)(CR≥10) (L/R/U/D) |
| Vaate suund | Symmetry |
| Valge värvusega kromoskus | Wx:0.310; Wy:0.330 |
| Päikesepaiste loetav | N |
TFT08925601600 Elektroonikafunktsioon
| Vertikaalne sagedus | 60Hz |
|---|---|
| Reverse Scan | No |
| Juhi IC | Built-in R69429 |
TFT08925601600 Taustvalgustussüsteem
| Lambipositsiooni | Edge light type |
|---|---|
| Lambitüüp | WLED |
| Lambi kogus | 6S6P |
| Lambipesa | 6 strings |
| Lambi vool | 20mA (Typ.) |
| Liidese tüüp | Included in panel signal interface |
| Lampi juht juhatus | No |
TFT08925601600 Signaali liides
| Signaali kategooria | MIPI |
|---|---|
| Signaali klass | MIPI (2 ch, 4 data lanes) |
| Paneeli sisendpinge | 1.8/3.3V (Typ.)(VDDIO/VBAT) |
| Paneeli energiatarve | 230/300mW (Typ./Max.) |
| Liidese tüüp | Connector |
| Signaali liides | HRS - FH36W-61S-0.3SHW(50), Pitch:0.3 mm, Pin:61 pins |
